Centrales

Centrale OMC-040


  OMC-040

Présentée en circuit imprimé, l’OMC-040 est une centrale GPRS très compacte, à très faible consommation d’énergie et équipée d’un modem GPRS quadri bande.

Equipée d’une sonde de température interne elle accueille les cartes mémoire SD et SIM.

Elle propose une interface simple pour tous les capteurs météorologiques et hydrologiques de nombreux fabricants.

Elle supporte des entrées numériques RS-232/RS-422/RS-485, ModBus, NMEA et s’adapter à des pilotes particuliers.

Des seuils d’alerte et d’alarme peuvent être définis sur tous les paramètres mesurés.

Si l’un de ces paramètres dépasse son point de consigne, une alerte/alarme est générée.

Les données sont transférées via FTP, TCP ou courriel via le réseau GPRS.

Comme toutes les centrales de la série OMC-04x, c’est le logiciel convivial OMC-Programmer et un simple câble USB qui permet de programmer la configuration. Une configuration via TCP est également possible.

La centrale OMC-040 est proposée en carte pour intégration ou abritée en tube de diamètre 40mm, parfaitement adapté aux applications de surveillance des eaux souterraines. L’antenne GPRS peut être intégrée dans le capot de fermeture du forage.

Différents types de connexions par presse étoupe ou connecteurs étanches élargit le choix de l’utilisateur.





Centrale OMC-042


  OMC-042

L’OMC-042 est une centrale GPRS compacte à très faible énergie équipée d’un modem GPRS quadri bande.

Equipée d’une sonde de température interne, deux logements accueillent les cartes mémoire SD et SIM.

Elle propose une interface simple pour tous les capteurs météorologiques et hydrologiques de nombreux fabricants.

Elle supporte des entrées numériques RS-232/RS-422/RS-485, ModBus, NMEA et s’adapter à des pilotes particuliers.

Des seuils d’alerte et d’alarme peuvent être définis sur tous les paramètres mesurés.

Si l’un de ces paramètres dépasse son point de consigne, une alerte/alarme est générée.

Les données sont transférées via FTP, TCP ou courriel via le réseau GPRS.

Comme toutes les centrales de la série OMC-04x, c’est le logiciel convivial OMC-Programmer et un simple câble USB qui permet de programmer la configuration. Une configuration via TCP est également possible.

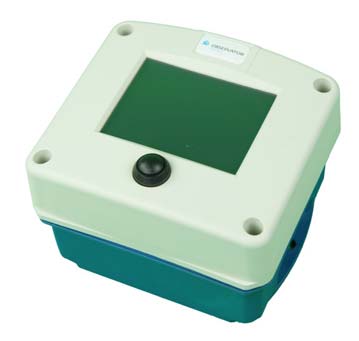

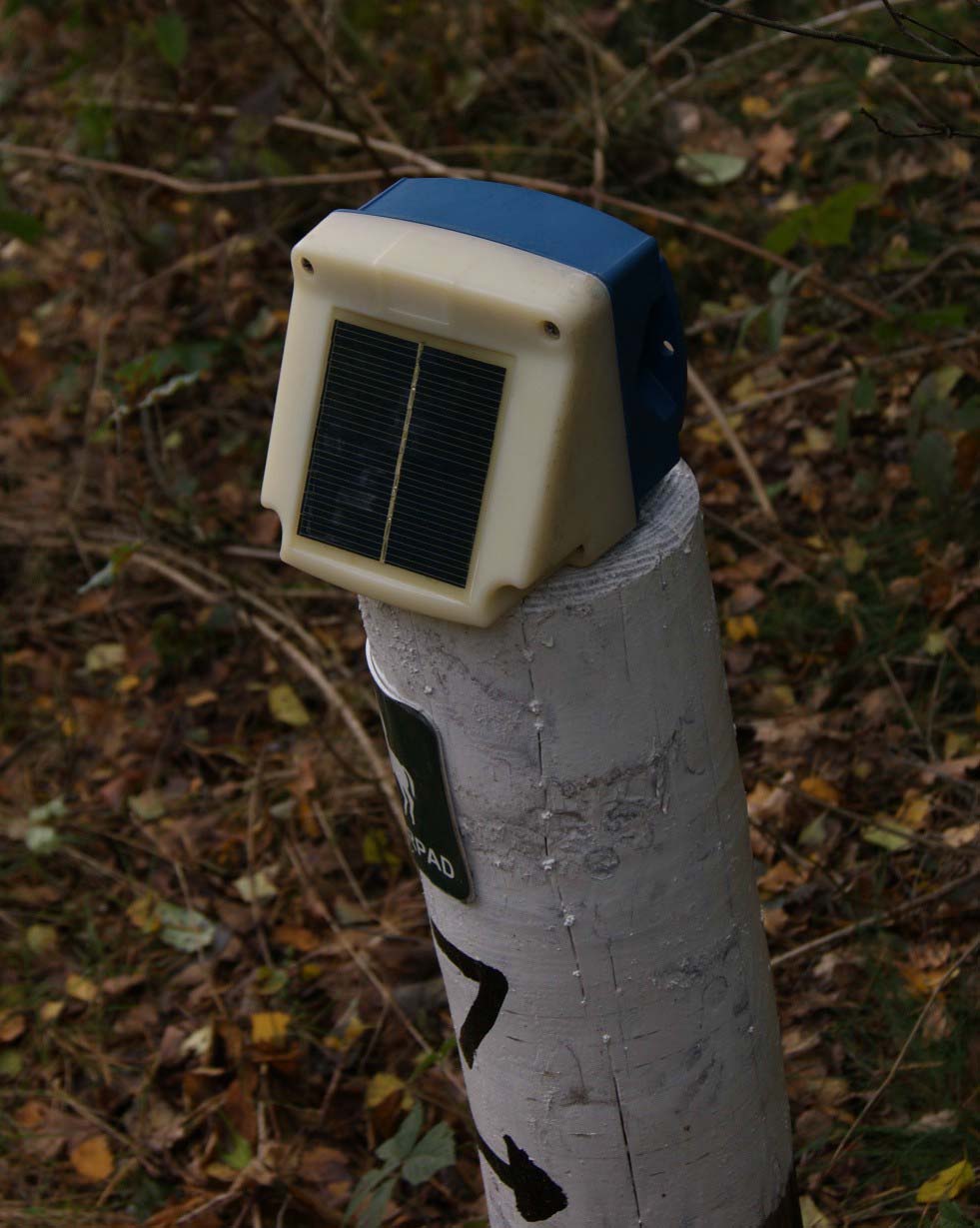

L’OMC-042 est proposée avec différentes présentations : l’OMC-042-01 intègre un panneau solaire, l’OMC-042-02 intègre un écran tactile et enfin l’OMC-042-03 est présentée pour s’intégrer à l’intérieur des pluviomètres OMC-210 et séries RIMCO à auget basculant.





Centrale OMC-045




  Centrale GPRS OMC-045-III



Présentée en module rail DIN, la centrale GPRS OMC-045-III intègre un modem GPRS et un récepteur GPS. Puissante, elle opère à faible énergie. Dotée de capteurs internes de température et d’humidité, elle dispose de deux logements pour les cartes mémoire SD et SIM. Elle propose une interface simple pour tous les capteurs météorologiques et hydrologiques de nombreux fabricants. Elle supporte des entrées numériques RS-232/RS-422/RS-485, ModBus, NMEA et s’adapter à des pilotes particuliers. Des seuils d’alerte et d’alarme peuvent être définis sur tous les paramètres mesurés. Si l’un de ces paramètres dépasse son point de consigne, une alerte/alarme est générée avec envoi de SMS et/ou action de commande d’un dispositif externe. Les données sont transférées vers un FTP ou en courriel via le réseau GPRS ou via un modem externe satellite ou radio. Comme toutes les centrales de la série OMC-04x, c’est le logiciel convivial OMC-Programmer et un simple câble USB qui permet de programmer la configuration.

  • Quatre sondes Série RS-232
  • Un signal RS-422/RS-485
  • Un port ModBus (RS-485)
  • Quatre entrées analogiques 4-20mA, 12 bits
  • Un entrée analogique 0-10 Volts, 12 bits
  • Une entrée digitale (ToR)
  • Une entrée potentiomètre, 12 bits
  • Un compteur d’impulsions (Ex. : pluviomètre à auget basculant)
  • Deux sorties relais
  • Quatre sorties commutées pour alimenter des capteurs
  • Sondes internes de température et humidité pour surveiller les conditions environnantes aux électroniques
  • Récepteur interne GPS
  • Modem interne GPRS/GSM
  • Supporte FTP, courriel, SMS et USB 2.0
  • Points de consigne programmables sur tous les paramètres.

Les conditions de site peuvent exiger une présentation adaptée et pour les utilisateurs non intégrateurs, Observator propose quelques boîtiers de protection avec des choix de connecteurs étanches :

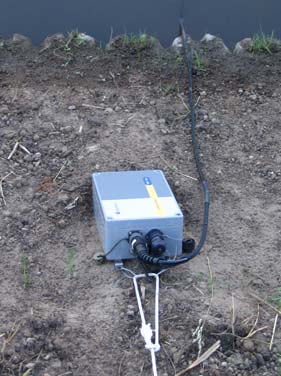

QBox

La centrale GPRS OMC-045-III est ici présentée en un boîtier étanche avec une batterie. Différents types de connexion sont possibles en fonction des fonctions recherchées.

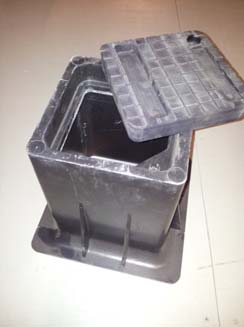

SBox

La centrale GPRS OMC-045-III est ici présentée en un boîtier à enterrer dans un trottoir ou une pelouse. L’alimentation peut être externe ou avec une batterie intégrée au boîtier. Différents types de connexion sont possibles en fonction des fonctions recherchées.







Bouée de Surveillance

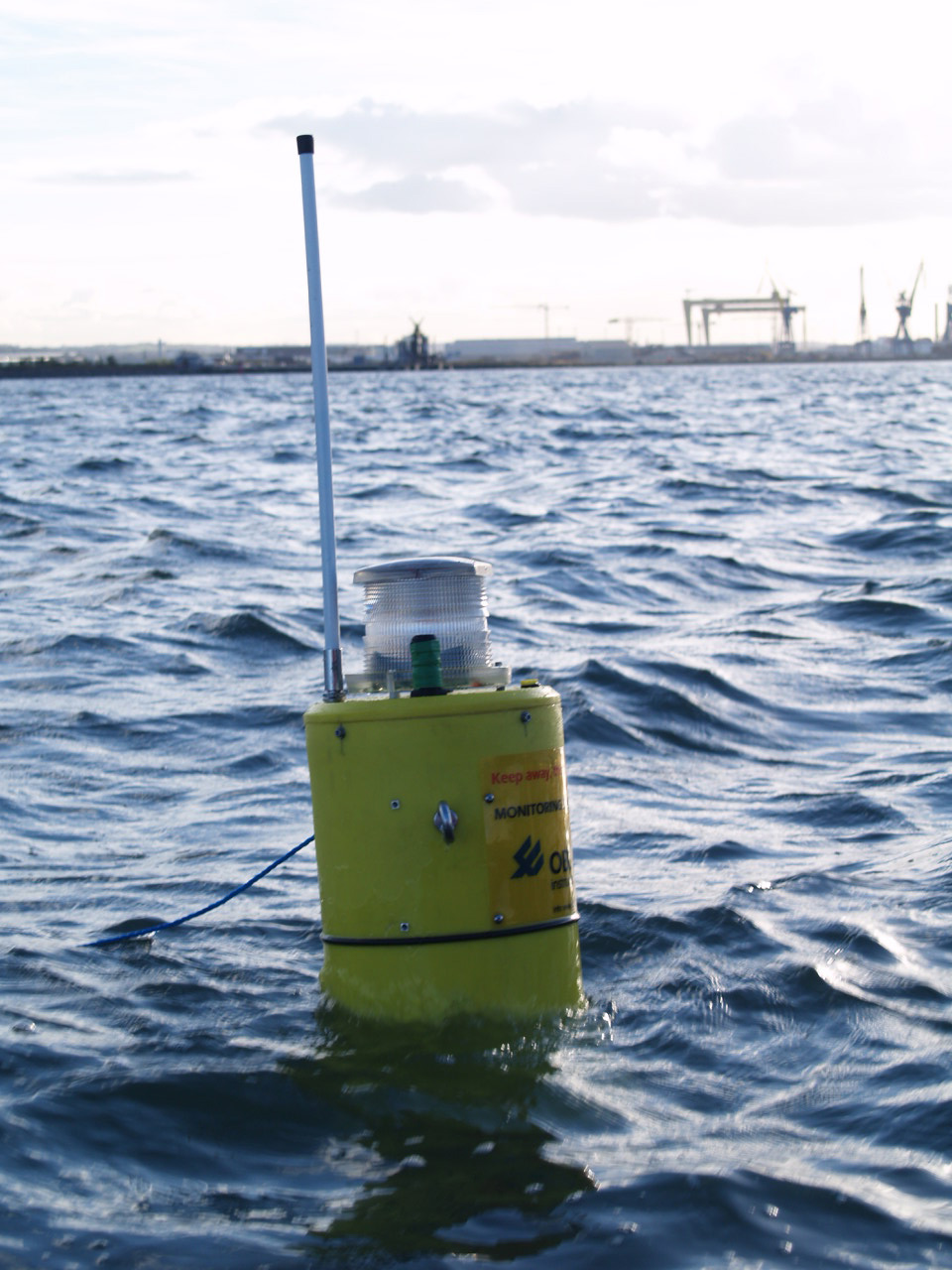

Bouée OMC-7006




  OMC-7006



La petite bouée OMC-7006 est idéale pour les projets de surveillance environnementale, elle est spécialement conçue pour la mesure de paramètres hydrologiques sur les lacs, rivières, estuaires et zones côtières abritées. L’OMC-7006 est très souvent mise en place à proximité des sites de dragage pour surveiller l’impact de ces activités celles des travaux aquatiques de génie civil. Equipée de la centrale GPRS OMC-045-III, la bouée a prouvé son efficacité sur de nombreux chantiers et applications variées. Intégrant un modem GPRS et un récepteur GPS elle peut aussi supporter des transmissions via un modem radio ou satellite. Avec son choix d’entrées analogiques et numériques pour la liaison avec des capteurs variés, elle peut ainsi se trouver connectée avec quasiment n’importe quel instrument de qualité d’eau proposé par les constructeurs du marché.
Le conteneur des électroniques et les capteurs immergés peuvent être extraits pour l’entretien, sans récupération à terre de la bouée.

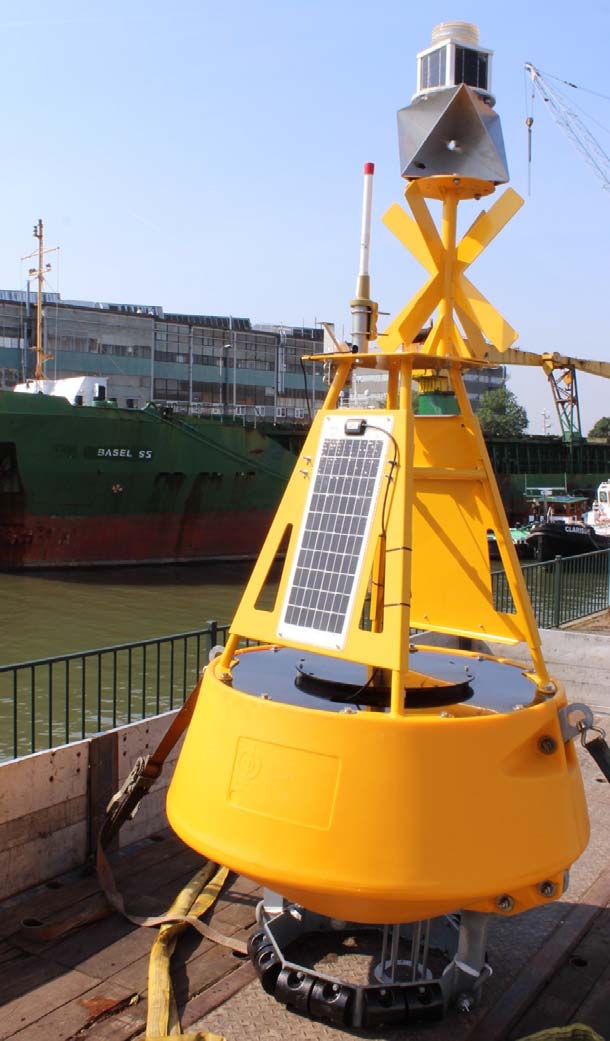

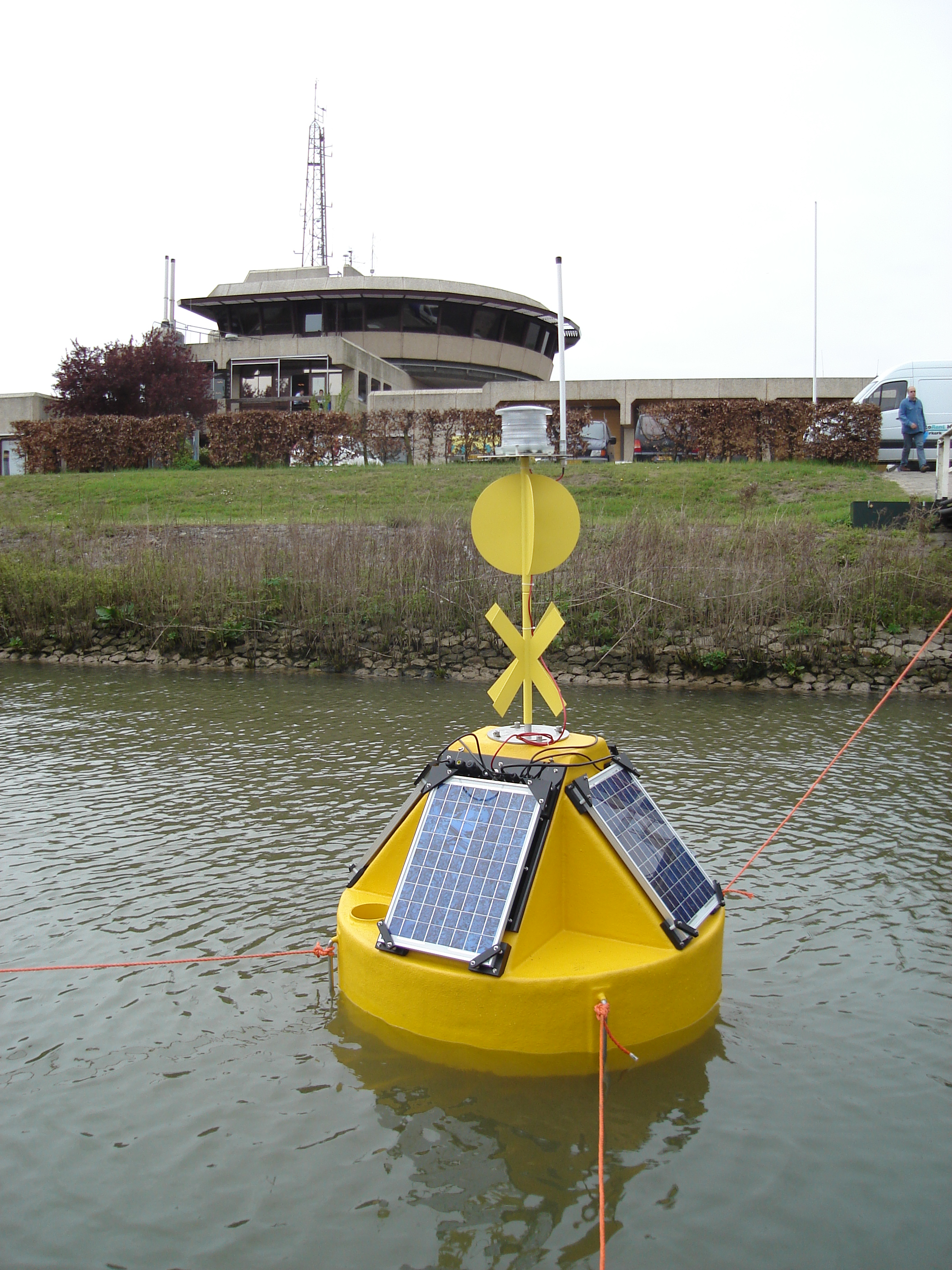

Bouée OMC-7012




  OMC-7012



La bouée moyenne OMC-7012 reprend les éléments de base de la bouée compacte OMC-7006, dans un format plus grand lui permettant de faire face à des conditions plus rudes ou plus simplement à une charge plus importante en capteurs météorologiques et/ou hydrologiques. Elle est idéale pour les projets de surveillance environnementale comme la mesure de paramètres hydrologiques et météorologiques sur les lacs, rivières, estuaires et zones côtières non abritées. Equipée de la centrale GPRS OMC-045-III, la bouée montre son efficacité sur de nombreuses applications variées. Intégrant un modem GPRS et un récepteur GPS elle peut aussi supporter des transmissions via un modem radio ou satellite. Avec son choix d’entrées analogiques et numériques pour la liaison avec des capteurs variés, elle peut ainsi se trouver connectée avec quasiment n’importe quel instrument de qualité d’eau proposé par les constructeurs du marché.
Le conteneur des électroniques et les capteurs immergés peuvent être extraits pour l’entretien, sans récupération à terre de la bouée.



Logiciels associés



OMC-Programmer














  OMC-Programmer





OMC-Programmer est le programme d’interface avec les centrales série OMC-4xx. Il établit la communication directe de l’ordinateur avec la centrale et permet de définir les paramètres utilisés par les différents blocs de la centrale : entrées, sorties, communication, fonctionnalités d’action/alarme… OMC-Programmer accompagne votre centrale et sa mise à jour par téléchargement est gratuite.



OMC-DOL






  OMC-DOL





Plusieurs organisations utilisent OMC-DOL pour surveiller les données provenant de leurs stations météorologiques et hydrologiques régionales. Des sociétés impliquées dans l’ingénierie marine, l’off-shore ou le dragage utilisent OMC-DOL pour combiner toutes leurs mesures environnementales (incluant la qualité d’eau, la houles, le vent) en une présentation condensée unique. La prévision de houle et météorologique peut aussi être intégrée.

Plusieurs organisations utilisent OMC-DOL pour surveiller les données provenant de leurs stations météorologiques et hydrologiques régionales. Des sociétés impliquées dans l’ingénierie marine, l’off-shore ou le dragage utilisent OMC-DOL pour combiner toutes leurs mesures environnementales (incluant la qualité d’eau, la houles, le vent) en une présentation condensée unique. La prévision de houle et météorologique peut aussi être intégrée.

  • Collecte des données provenant de multiples stations.
  • Accepte des données reçues par courriel, TCP, FTP, RS-232, ModBus, import de fichiers et de nombreuses autres origines.
  • Validation des données entrantes (contrôle de gamme).
  • Supporte des formats provenant de toutes les centrales Observator mais aussi de normes comme NMEA et ModBus.
  • Organise les mesures par site en une structure hiérarchisée similaire aux dossiers dans Windows.
  • Présente les données sous forme de tableaux, graphes et graphiques avec de nombreuses options depuis le simple graphe jusqu’aux graphes en surface 3D, les camemberts, compteurs, barres et plus encore.
  • Génération automatique et sur demande de rappports.
  • Les rapports sont personnalisables et peuvent se présenter sous formes .csv, HTML, XML entre autres choses.
  • Interface pointer-déplacer sur les sites de surveillance, graphes, rapports et autres.
  • Protection par mot de passe en contrôle d’accès  multi-utilisateurs.
  • Interface sur base site Web.
  • Affichage dynamique d’objets mobiles sur une carte avec affichage des données de mesure et états.




Pluviomètres



Pluviomètres

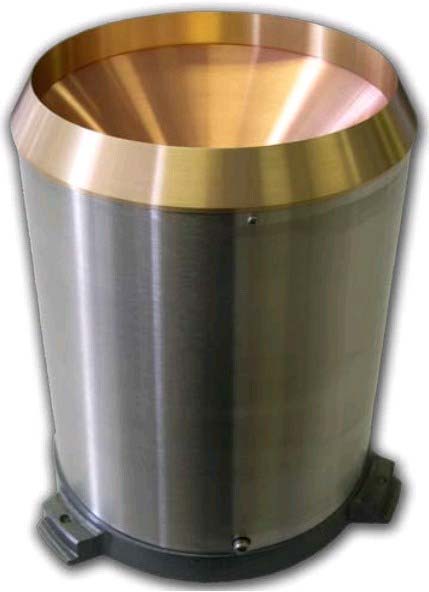

RIMCO 7499

Les pluviomètres RIMCO 7499 sont des instruments professionnels à auget basculant avec siphon contrôlé conçus et construits
pour des opérations à long terme avec une maintenance minimale sous toutes conditions climatiques. Tous les matériaux sont
résistants à la corrosion. Ces instruments éprouvés sont précis à 1% sur les précipitations jusqu’à 200mm/h et 3% jusqu’à
380mm/h. la fabrication répond aux critères exigeants de l’ABM (Australie), EA-UK (Grande Bretagne) et du DMI (Danemark) et
un certificat de calibration accompagne chaque pluviomètre Rimco.
La pluie tombant dans le collecteur de 203mm est dirigée via un siphon contrôlé vers le double auget basculant en équilibre
instable. Le remplissage alterné des augets provoque le basculement et la fermeture d’un contact magnétique, correspondant à
0,2mm, 0,25mm ou 0,5mm de pluie, en fonction de la capacité des augets.

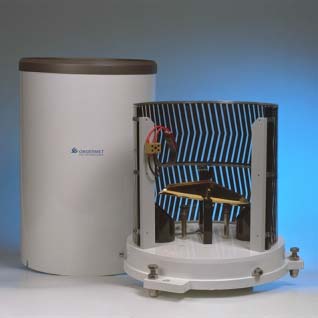

OMC-210-212



Les pluviomètres OMC-210 & 212 sont souvent intégrés dans des applications de gestion de l’eau comme dans des stations
météorologiques. Deux versions sont proposées : OMC-212, pluviomètre avec réchauffe et OMC-210 sans la réchauffe.
L’auget basculant peut être ajusté pour 0,1mm ou 0,2mm et son plaquage d’or garantit l’évacuation de toute l’eau à chaque
basculement.
Le pluviomètre est livré avec une plaque embase comportant un ajustement aisé de la mise à niveau.
Une centrale d’acquisition & transmission OMC-045-III GPRS est intégrée en option sous le collecteur de pluie.
