Pour la documentation, cliquez sur la photo ou sur le bouton.



Documentation générale :


Profileur sur ligne de mouillage.




Profileur (MMP).

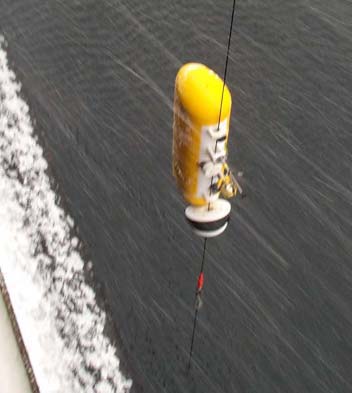

Le Profileur sur ligne de mouillage est un dispositif autonome qui relève le profil sur la colonne d'eau en évoluant sur unn ligne de mouillage tout en collectant des données provenant d'un jeu de capteurs océanographiques parmi lesquels une sonde CTD, un courantomètre acoustique.

Par ailleurs on peut ajouter des capteurs bio-optiques, chimiques et de particules en suspension. L'endurance en déployement dépasse un million de mètres.



Moored Profiler (MMP)
The McLane Moored Profiler autonomously profiles the water column along a fixed tether while carrying a selection of oceanographic sensors. Standard instruments include a CTD and an acoustic current meter. Optional additions include bio-optical, chemical, and suspended particulate sensors. Deployment endurance is in excess of 1 million meters.







Profileur arpenteur sur ligne - Prawler.








Profileur (Prawler).






Prawler


Application:
The Prawler (PRofiling crAWLER) is a low-cost, wave-actuated
vehicle that moves along the mooring wire, collecting data from the
surface to 500m of the water column. Data can include conductivity,
temperature, depth (CTD), optical backscatter, and dissolved oxygen.
Wave motion and special ratcheting clamps move the vehicle up the
wire. The Prawler free-falls to the bottom of the user programmed
profiling range, collecting data measurements. Wave oscillation powers
vehicle movement. Sensors are powered by lithium primary batteries.





Profileur sur ligne de mouillage sous glace.








Profileur (ITP).


Profileur sur ligne sous glace ITP

Le profileur McLane ITP (Ice Tethered Profiler) est un instrument autonome de profil temporel de la colonne d’eau sous la glace. L’ITP collecte des mesures in situ de conductivité, température et profondeur. Les données peuvent être transmises automatiquement en proche temps réel au travers d’un modem inductif relié à un contrôleur en surface.

Ice Tethered Profiler (ITP)
Like the MMP, the Ice Tethered Profiler (ITP) is an autonomous time-series instrument that vertically profiles the water column under the ice and collects in situ measurements of conductivity, temperature and depth. The electronics and drive system are nearly identical to the MMP.
ITP data is transmitted near real-time via inductive modem with non-volatile flashcard data storage as a backup.
This profiler can also be used in shallow applications to compliment MMP deployments.







Piège à sédiments.


  Piège.

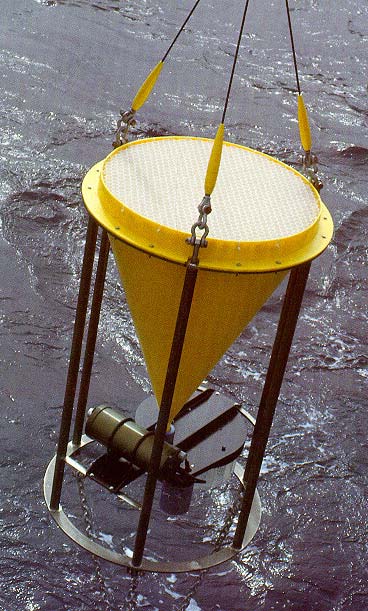

Les pièges à sédiments échantillonnent le flux des particules en cours de sédimentation sur la base de séries temporelles planifiées par l'utilisateur. Leur rôle est important dans les études globales du cycle du carbone.

En complément à la mesure des flux de particules, les pièges sont bien adaptés aux investigations sur les paléoproxy et les radionucléides, mais aussi pour la surveillance de l'environnement et de la pollution.

Sediment Traps
McLane Sediment Traps sample the flux of settling particulate matter in time-series according to a user defined schedule. They have played and continue to play an important role in ongoing studies of the global carbon cycle. In addition to time-series measurement of particle flux, McLane sediment traps are well suited for paleoproxy and radionucleide investigations and can readily be used for environmental and pollution monitoring.



Documentation :

McLane Parflux 8 :

McLane Parflux 78 :

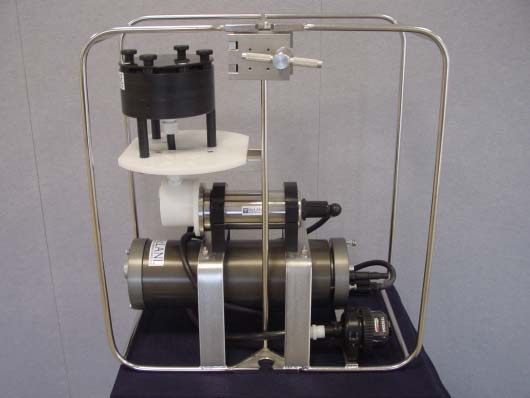

Echantillonneur extracteur sur l'eau.


  Echantillonneur programmable.

Les systèmes autonomes WTS collectent jusqu'à 24 échantillons sur la base de séries temporelles par pompage d'eau au travers de filtres 142mm ou de colonnes d'extraction. Les systèmes de pélèvement à gros volume travaillent en suspension sur "l'hydrowire" d'un navire de recherche. Les systèmes WTS et WTS-LV équipés des filtres appropriés collectent des particules en suspension, les traces métalliques particulaires, et le phytoplancton. Equipés de colonnes d'extraction un WTS collecte des séries temporelles d'échantillons de composés dissouts, de radionucléides dissouts et de traces métalliques dissoutes.

Water Transfer Systems (WTS)
McLane Water Transfer Systems collect up to 24 samples in autonomous, user defined, time-series using 47mm or 142mmfilters or extraction columns. Large volume systems collect single samples onto 142mm filters, commtly while suspended from the hydrowire of a research vessel. WTS and WTS-LV systems equipped with suitable filters can be used to collect suspended particles, particulate trace metals, and phytoplankton. Using extraction columns, a WTS can be used to collect time-series samples of dissolved compounds, dissolved radionucleides, and dissolved trace metals.

WTS-LV Borehole

WTS-LV-DF

WTS-LV-Standard

WTS-LV-Upright

Pump Heads

Filter Holder







Echantillonneur sur filtres de phytoplancton

  prélèvement de phytoplancton.

Echantillonneur filtreur (PPS): phytoplancton, particules, métaux en traces
L'échantillonneur de phytoplancton PPS est une machine automatique de prélèvement des particules qui passe jusqu'à 24 échantillons individuels d'eau au travers de filtres 47mm.
Les échantillons sont collectés sur la base de séries temporelles définies par l'utilisateur pour analyser des traces de métaux, le phytoplancton et les particules en suspension.
La vanne brevetée multi-ports isole les échantillons individuels et distribue l'eau directement vers le filtre avant son passage au travers de la pompe. Des colonnes d'extraction optionnelles et des réservoirs de fixateur sont également proposés.

Phytoplankton Sampler (PPS)
Phytoplankton Sampler (PPS) is an autonomous particulate sampler that filters up to 24 individual water samples through 47mm filters.
Samples are collected in user-defined time series to analyze trace metals, phytoplankton and suspended particles in time series.
The patented multi-port valve isolates individual samples and distributes water directly to the filter before passing through the pump. Optional extraction columns and fixative reservoirs are also available.

Documentation :



Flottaison et mouillage


  Flotteur.

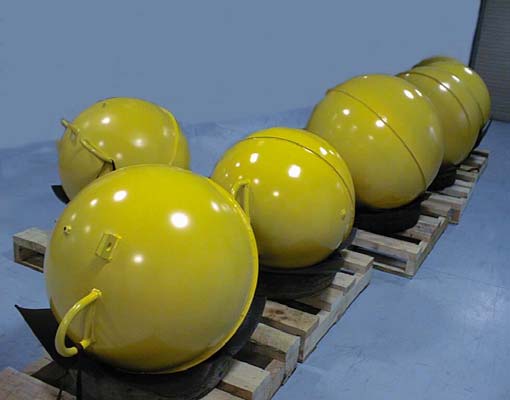

Les produits pour mouillage et flottaison comprennent des sphères en verre (nombreuses configuations), des boitiers en verre pour instruments, des flottaisons en acier, des systèmes personnalisés et des flotteurs de récupération des mouillages.

Flotation and Mooring Products
McLane's line of mooring products includes glass flotation (in many configurations), glass instrument housings, steel flotation, turnkey mooring systems, and mooring recovery floats.

Fiches techniques :

G2200 Glass

G6600 Glass

G8800 Glass

Steel

Recovery Float







Echantillonneur télécommandé

  Echantillonneur d'eau.

L'échantillonneur autonome RAS collecte et préserve jusqu'à 48 échantillons en séries temporelles programmables, dans des sacs à double paroi de 100ml ou 500ml. Les systèmes RAS sont adaptés à la collecte des nutriments principaux et mineurs, des traces métalliques dissoutes, et du COD.

Remote Access Samplers (RAS)
McLane Remote Access Samplers collect and preserve up to 48 water samples in autonomous, user defined, time-series into 100ml or 500ml lined bags. RAS systems are suitable for the collection of dissolved major and minor nutrients, dissolved trace metals, and dissolved organic carbon.





Documentation :

RAS 100

RAS 500









Diviseur d'échantillon

  Diviseur d'échantillon.

Diviseur d'échantillon humide (WSD-10)
Le diviseur WSD-10 préserve des échantilons sans séchage pour une moindre contamination et une préparation plus précise des analyses biogéochimiques. Le WSD-10 divise un échantillon humide de particules en cinq ou dix parts égales.
Le panier d'échantillon primaire a une capacité de 500ml.

Wet Sample Divider (WSD-10)
Wet Sample Dividers (WSD-10) preserve samples without drying for less contamination and more precise preparation of biogeochemical analyses. The WSD-10 divides a wet particle sample into five or ten equal parts.
Sample tray has a 500ml capacity.





Sphères verre pour instruments

  Sphères verre pour instruments


McLane vous propose son service de personnalisation de protection adaptée pour instrumentation. Légères, robustes et résistantes à la corrosion, les sphères de protection sont idéales pour abriter batteries, circuits électroniques, antenne, appareils de navigation, et autres sondes personnalisées.





Imagerie en immersion CytoBot

  Imagerie en immersion CytoBot.

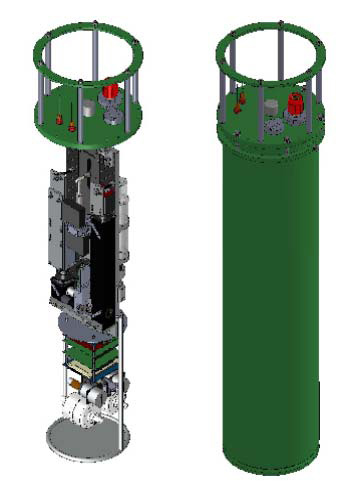

L’IFCB (Imaging FlowCytobot) est un cytomètre submersible in-situ d’imagerie en flux qui génère des images des particules prises dans l’environnement aquatique.







Collecte et Analyse - Identification génétique - ESP

  Collecte et Analyse - Identification génétique


Environmental Sample Processor - ESP
Application:

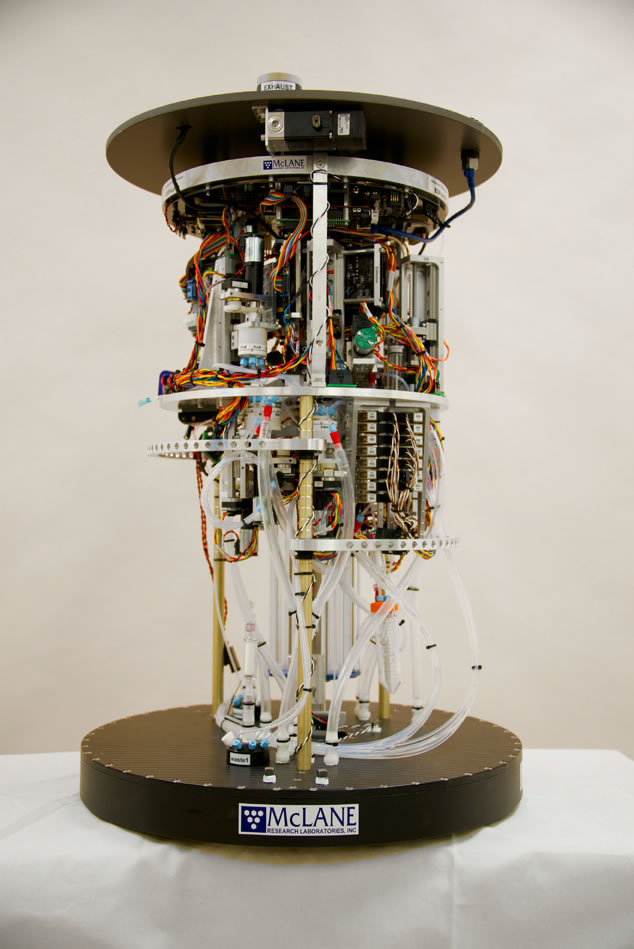

The Environmental Sample Processor (ESP) provides in situ collection
and analysis of water samples from the subsurface ocean. An
electromechanical fluidics system, the ESP collects discrete water
samples, concentrate microorganisms or particles. Automatic
application of molecular probes identifies microorganisms and their
gene products. Remotely retrieves and analyzes data in near real-time.

ESP Pucks
Application:
The Environmental Sample Processor (ESP) uses special two-piece,
titanium containers for sample collecting and processing. These
reusable containers, called pucks, provide the solid support for filters
or probe arrays. While there are several types of pucks, all have the
same external shape and size for handling in the ESP (approximately
1.2 inches in diameter and 0.64 inches high.
A puck is comprised of two pieces: a puck top and a puck bottom.
These pieces are snapped together and held in place by an O-ring. A
second O-ring is used to seal the puck. There are openings in the top
and bottom pieces through which fluid enters and exits the puck. The
size of the opening in the puck top varies between the puck types; the
openings in the puck bottoms are the same size.
