Caméras GeoVISION Nano

  Caméra vidéo Nano

La caméra GeoVISION Nano est la plus petite caméra vidéo d’inspection en forage disponible à ce jour.

Avec son diamètre de ¾’’ soit un peu moins de 20mm, la Nano peut ainsi opérer en forage de diamètre 25mm et en immersion jusqu’à 600 mètres.

La caméra Nano a une résolution standard NSTC et une image 4:3.

L’éclairage est produit par six LED blanches à haute intensité.

La caméra Nano résiste à l’immersion 700 bars et peut être utilisée avec les treuils Light-Duty, Heavy-Duty et Deluxe.

La caméra Nano peut aussi être utilisée avec le miroir rotatif permettant un balayage latéral de la paroi du forage. Ce miroir peut être mis en rotation continue par bonds de 20° en intercalant des pauses de quelques secondes. La pause en rotation permet une résolution maximale pour l’enregistrement vidéo.

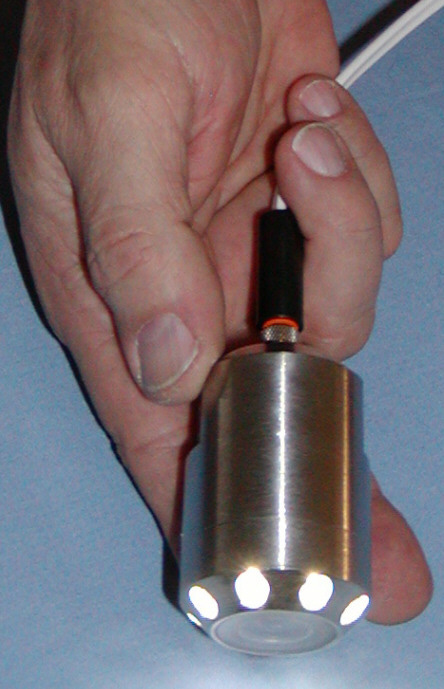

Caméras acier inoxydable standards GeoVISION

  Caméras standards N&B et Couleur en acier inoxydable

La caméra standard en acier inoxydable est le cœur de la ligne des caméras GeoVISION, elle est proposée en Noir & Blanc et en Couleurs. Ces caméras sont extrêmement robustes et prévues pour utilisation en forage 50mm et plus, jusqu’à 600 mètres de profondeur. Elles peuvent être utilisées seules ou montées avec le télécontrôle de panoramique et d’inclinaison Pan-Tilt avec manipulation facile par manette à poignée.

Les caméras standards ont une résolution NTSC standard avec une image 4:3. L’éclairage est fourni par huit LED blanches à haute intensité. Ces LED peuvent être activées et désactivées à moins d’utiliser la caméra avec un treuil Light-Duty, dans ce cas l’éclairage est permanent. Ces caméras sont utilisables sous pression jusqu’à 700 bars et couplables avec les treuils Light-Duty, Heavy-Duty et Deluxe.

Les caméras standard sont dotées d’une vis de montage proche de leur face avant pour y fixer des accessoires comme un miroir de vue latérale ou un compas boule. Dans les forages étroits, ces caméras peuvent être reliées à un tube ressort qui procure un moyen économique de Panoramique et Inclinaison depuis la surface.

Lorsque montée sur un contrôle pan-Tilt, la caméra standard couleur dispose en plus de la possibilité d’ajuster l’exposition au centre d’écran, au lieu de l’écran entier. Ceci permet de regarder au travers d’un orifice dans la paroi et d’exposer au mieux ce qui se trouve derrière.



Caméras GeoVISION DualScan

  Caméra vidéo DualScan

La caméra GeoVISION DualScan est la plus avancée de la gamme, elle est équipée de trois jeux de LED haute intensité contrôlées indépendemment et la possibilité de tourner sur 360°. Les modules vidéo de la DualScan sont à la pointe de la technique et procurent des images vidéo sans comparaison dans des forages aussi petits que 40mm jusqu’à 600 mètres de profondeur.

La caméra DualScan est en fait une double caméra dont une première regarde en continu vers le fond et la seconde balaye la paroi du forage. Les deux caméras peuvent être tournées depuis la surface en utilisant une poignée manette et cette caractéristique permet en simultané un panoramique sur 360° sans interruption des deux caméras.

La caméra DualScan a une résolution standard NTSC avec une image 4 :3. L’éclairage est fourni par trois jeux de LED blanches haute intensité qui peuvent être activées ou désactivées depuis la surface. La caméra DualScan est prévue pour être opérée avec le treuil Deluxe et résiste à des pressions jusqu’à 700 bars.



Commande Pan-Tilt GeoVISION

  Commande panoramique & inclinaison Pan-Tilt

La commande Pan-Tilt de GeoVISION est prévue pour faire tourner (Panoramique) et incliner (Tilt) les caméras standards acier inoxydable et CPVC, avec Pan-Tilt des caméras tournent sur 360° et peuvent être inclinées depuis la visée vers le fond jusqu’à la visée vers le haut. La manipulation est contrôlée par poignée manette sur le treuil Deluxe.

La commande Pan-Tilt permet aussi le basculement de la caméra standard acier inoxydable en mode d’exposition centrale, ceci signifiant que la caméra priviligie le centre de l’image, fonction utile pour regarder au travers d’une petite ouverture vers un volume plus grand.

La commande Pan-Tilt peut opérer jusqu’à 600 mètres d’immersion et doit être utilisée avec le treuil Deluxe et une caméra standard acier inoxydable ou CPVC.

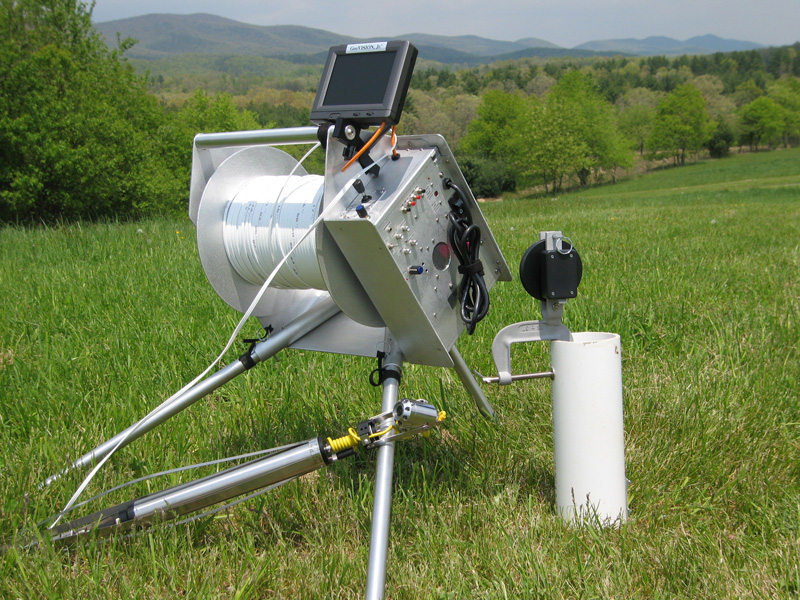

Treuil électrique GeoVISION

  Treuil électrique motorisé GeoVISION avec capacité 100 à 600 mètres de câble

Le treuil électrique GeoVISION Deluxe accueille de 100 à 600 mètres de câble, il est piloté par moteur, totalement portable et compatible avec la totalité des caméras GeoVISION.

Le treuil Deluxe se loge dans une caisse de transport prévue à cet effet, il peut ainsi être expédié partout dans le monde.

Le treuil Deluxe est livré avec trois pieds qui le positionnent de telle manière qu’il est simple à actionner depuis une chaise positionnée derrière le treuil.
